产品概述

      蜗轮法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

技术标准

      1、作为管路中调节或截断介质的设备。
      2、适用于手柄控制装置(DN50~300)，蜗轮蜗杆、电动及气动控制装置。
      3、设计与制造标准符合GB/T12238。
      4、压力试验符合GB/T13927。
      5、结构长度符合GB/T12221。
      6、侧法兰标准符合GB/T17241.6。

产品特征

      1、可以配用手柄、蜗轮蜗杆传动、电动或气动控制装置。
      2、减小转动力矩，支撑阀杆，并使其与阀体有效分离，减小阀杆的磨损。
      3、经过抛光处理，与阀座精密配合。
      4、实现气密性试验零泄漏要求。启闭力矩小，延长阀座使用寿命。
      5、阀杆密封不易变形，从而避免了通常的阀杆泄漏现象。
      6、精度高，强度大，适用于手柄及其它控制装置的安装。
      7、牢固连接阀杆与阀板，具有防振脱特点，且易于更换。
      8、精度高，可靠性强，便于控制阀板启闭。
      9、整体支撑性好，固定稳定，抗拉、防泄漏。
      10、辅助防止轴端泄漏。

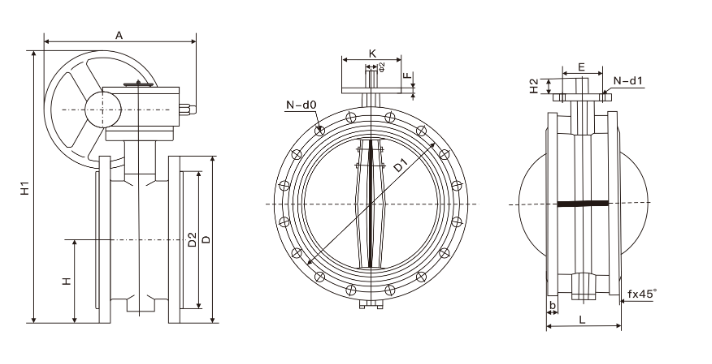

主要外形尺寸及重量（PN1.0/1.6MPa）

DN	L	D	D1	D2	b	f	N-d0	A	K	E	F	H	H1	H2	Φ2	N-d1
50	108	165	125	102	18	3	4-Φ18	180	65	50	13	83	338	28	12.6	4-Φ7
65	112	185	145	122	18	3	8-Φ18	180	65	50	13	93	358	28	12.6	4-Φ7
80	114	200	160	138	20	3	8-Φ18	245	65	50	13	100	413	28	12.6	4-Φ7
100	127	220	180	158	20	3	8-Φ18	240	90	70	13	114	428	28	15.77	4-Φ10
125	140	250	210	188	22	3	8-Φ18	240	90	70	13	125	444	28	18.92	4-Φ10
150	140	285	240	212	22	3	8-Φ22	350	90	70	13	143	553	28	18.92	4-Φ10
200	152	340	295	268	24	3	12-Φ22	350	125	102	13	170	678	38	22.1	4-Φ12
250	165	405	355	320	26	3	12-Φ26	550	125	102	13	198	742	38	28.45	4-Φ12
300	178	460	410	378	28	4	12-Φ26	600	125	102	20	223	803	38	31.6	4-Φ12
350	190	520	470	438	30	4	16-Φ26	600	150	125	20	270	866	45	31.6	4-Φ14
400	216	580	525	490	32	4	16-Φ30	600	175	140	20	300	940	51	33.15	4-Φ18
450	222	640	585	550	40	4	20-Φ30	750	175	140	20	340	995	51	37.95	4-Φ18
500	229	715	650	610	44	4	20-Φ33	750	175	140	22	355	1058	57	41.12	4-Φ18
600	267	840	770	725	54	5	20-Φ36	750	210	165	30	410	1163	70	50.63	4-Φ22
700	292	910	840	795	40	5	24-Φ36	750	300	254	30	478	1283	66	63.35	8-Φ18
800	318	1025	950	900	42	5	24-Φ39	750	300	254	30	529	1398	66	63.35	8-Φ18
900	330	1125	1050	1000	44	5	28-Φ39	1250	300	254	34	584	1498	118	75	8-Φ18
1000	410	1255	1170	1115	46	5	28-Φ42	1500	300	254	34	357	1608	142	85	8-Φ18
1200	470	1485	1390	1330	52	5	32-Φ48	1500	350	298	34	799	1876	150	105	8-Φ22
