产品详情

产品概述

气动薄膜衬氟调节阀是由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。衬氟调节阀与介质接触的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯，又采用聚四氟乙烯波纹管密封确保无渗漏。广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发、渗透性强等气体、液体介质的过程控制与调节。

结构特点

1、耐腐蚀阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀；

2、密封性能好采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏；

3、泄漏量小由于阀芯、阀座是软密封，泄漏量低于国家IV级标准；

4、采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高；

5、泄漏量小于阀额定容量的0.01%；

6、回差带定位器小于全行程的1% ；

7、基本误差:带定位器：小于全行程的±1%。

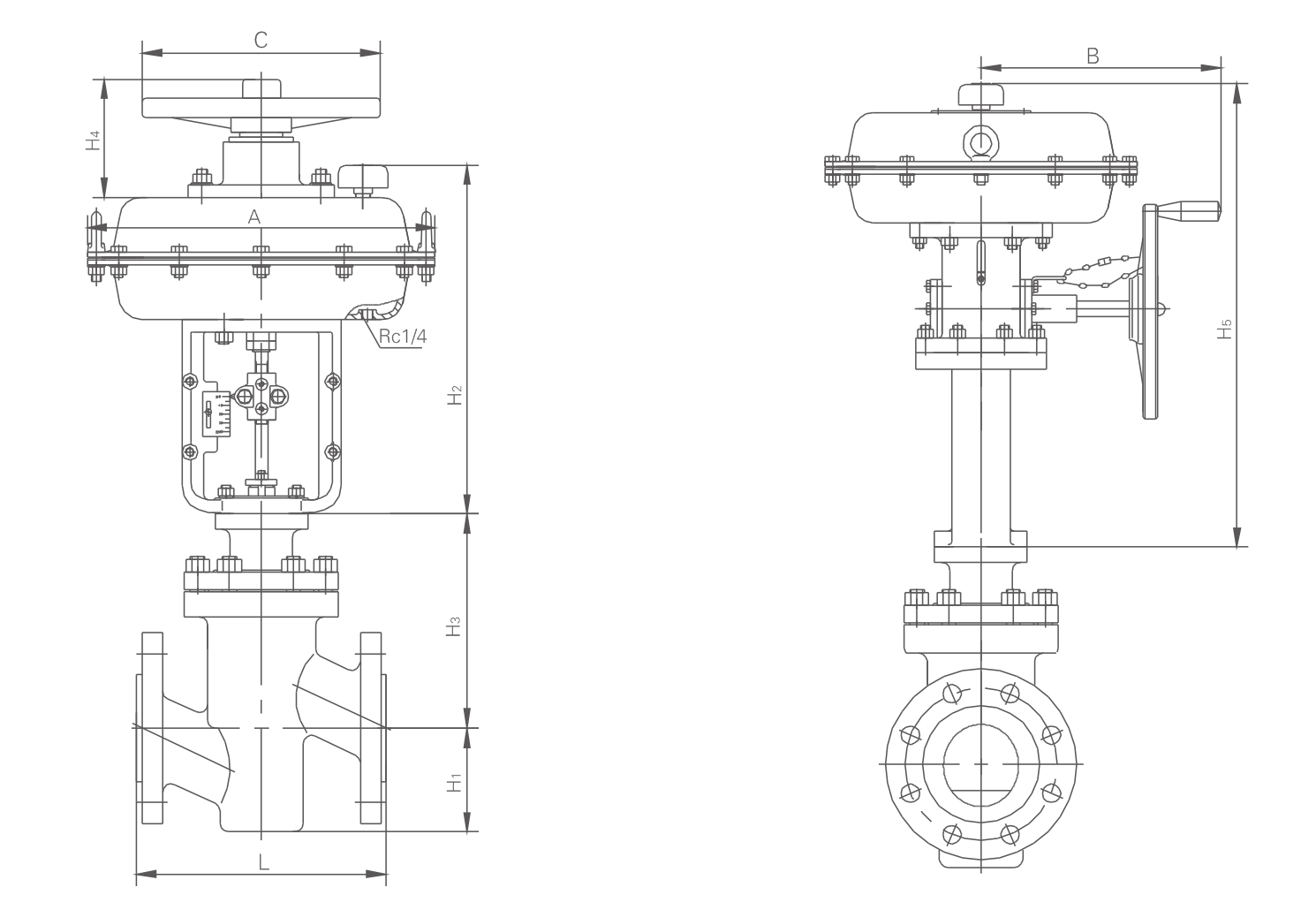

主要连接尺寸

公称通径 DN(mm)	L	H1	H3	执行机构
公称通径 DN(mm)	L	H1	H3	A	C	H2	H4	H5	B	D	H8
20(3/4")	180	155	65	232	220	255	180	-	-	225	370
20(3/4")	180	155	65	282	220	258	180	305	260	225	370
25(1")	185	165	70	232	220	255	180	-	-	255	500
25(1")	185	165	70	282	220	258	180	305	260	255	500
32(1-1/4")	200	165	80	282	220	258	180	305	260	255	500
32(1-1/4")	200	165	80	308	220	280	180	305	260	255	500
40(1-1/2")	220	225	80	282	220	258	180	305	260	255	500
40(1-1/2")	220	225	80	308	220	280	180	305	260	310	700
50(2")	250	225	88	308	220	280	180	305	260	310	700
65(2-1/2")	275	300	102	308	220	280	180	305	260	310	700
65(2-1/2")	275	300	102	394	270	360	236	580	305	310	700
80(3")	300	300	140	308	220	280	180	305	260	310	700
80(3")	300	300	140	394	270	360	236	580	305	310	700
100(4")	350	300	170	394	270	360	236	580	305	310	700
125(5")	400	400	250	394	270	360	236	580	305	310	750
125(5")	400	400	250	498	320	435	310	675	330	310	750
150(6")	486	400	260	394	270	360	236	580	305	310	750
150(6")	486	400	260	498	320	435	310	675	330	-	-
200(8")	600	405	290	498	320	435	310	675	330	-	-
